Palo e supporto rotante in acciaio inox ELI-H6-IL (illuminato – non abbattibile) per eliporti e elisuperfici – ad inseguimento di manica (cerchio reggimanica da 45/60 cm)

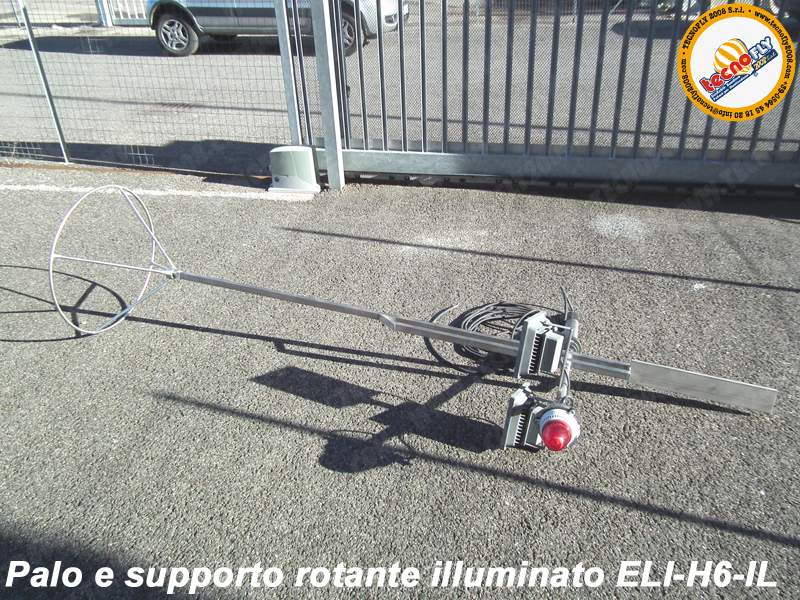

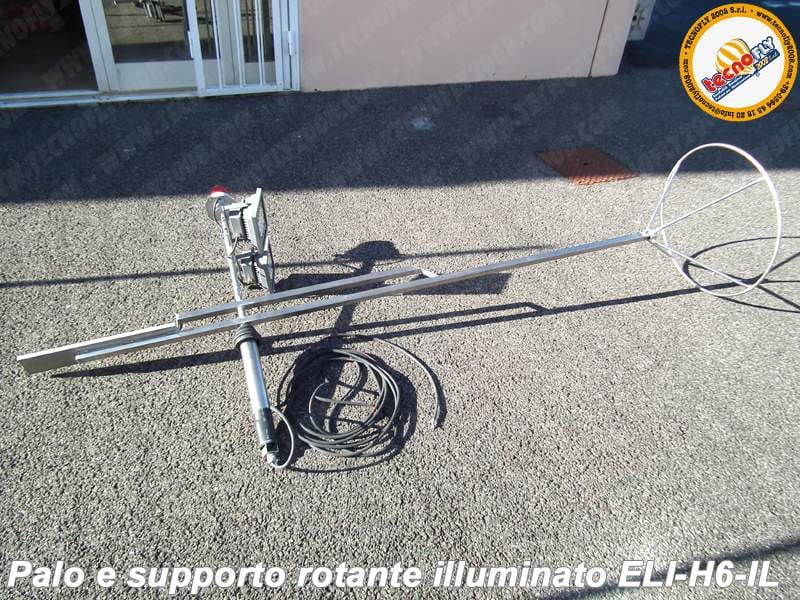

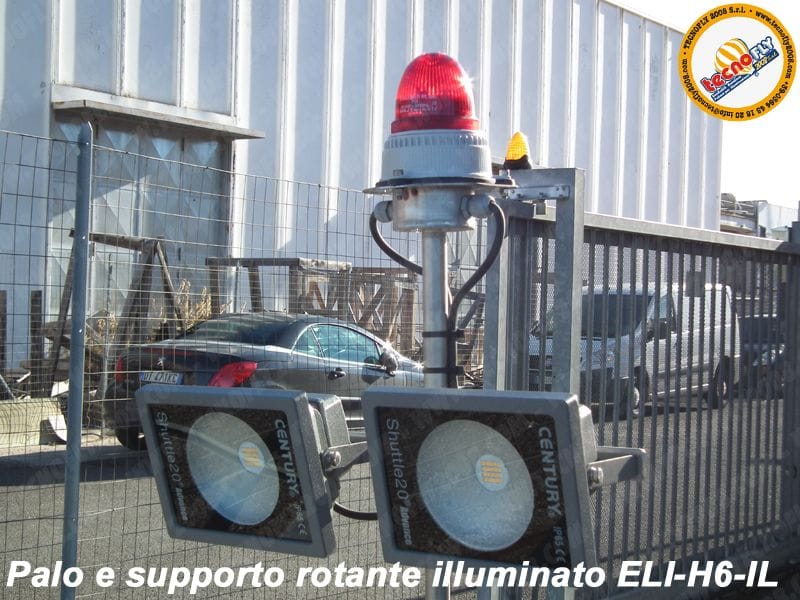

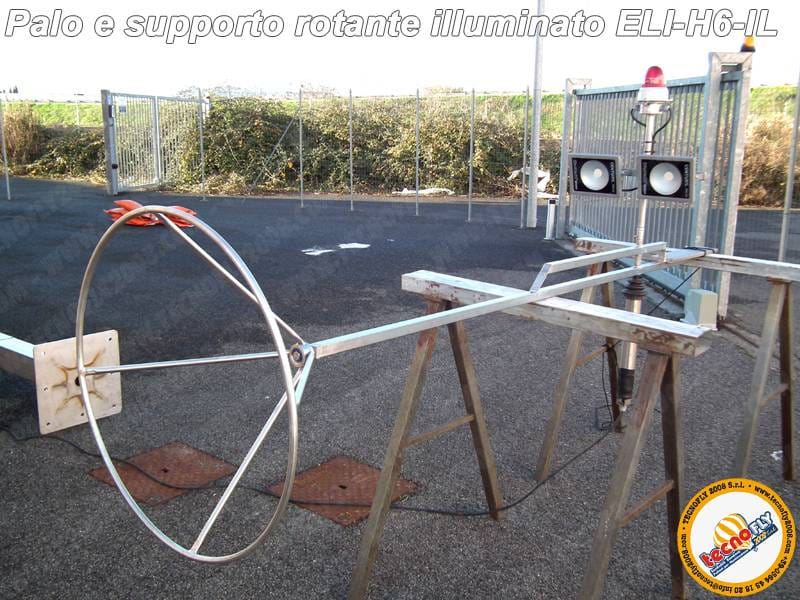

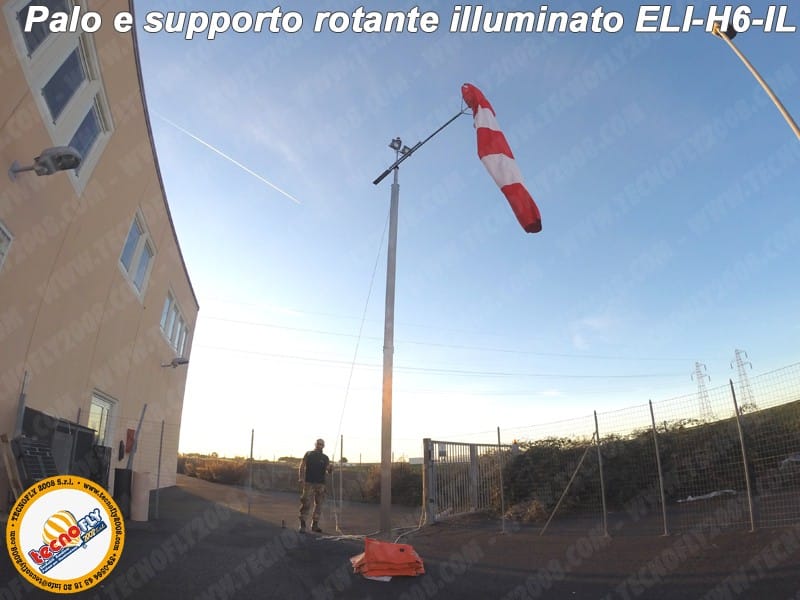

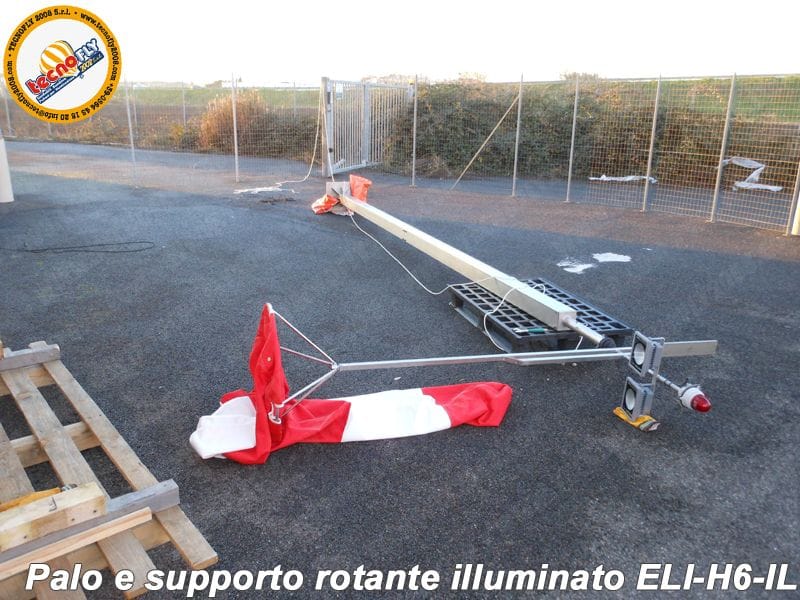

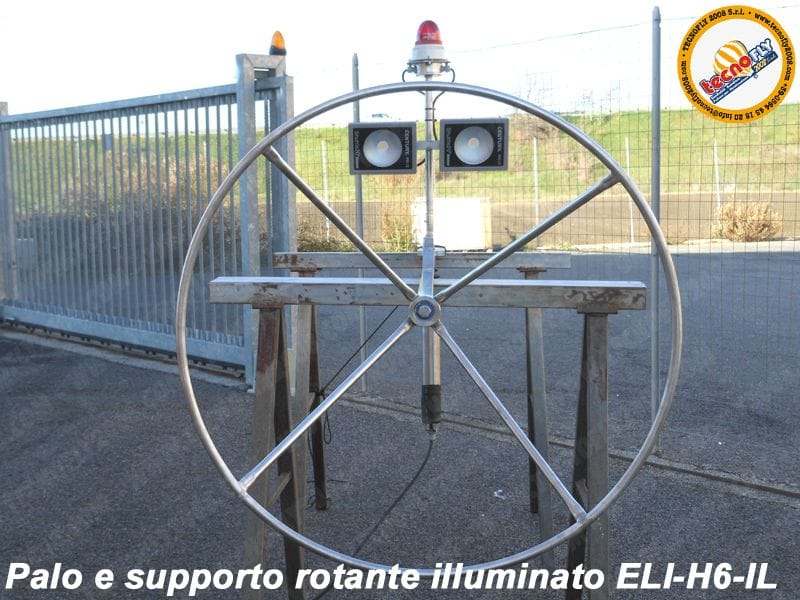

ELI-H6-IL è la nostra soluzione base di un palo per manica a vento con sistema di illuminazione. ELI-H6-IL è concepito principalmente per installazioni in elisuperfici ed eliporti ove richiesta una struttura di segnalazione della direzione del vento con illuminazione. Questa è la versione alta 6 metri di altezza, ma ne esiste anche una versione da 4 metri. Il nostro sistema prevede un prolungamento verticale sul supporto rotante ove sono installate due potenti lampade a led (faretti a led ad alta intensità) e una luce rossa di anti-collisione. I faretti sono orientati per illuminare l’imboccatura della manica a vento installata sul cerchio reggimanica o sul cono contro-cono. Il nostro sistema viene chiamato “ad inseguimento di manica” poiché le lampade ruotano assieme al supporto rotante a banderuola ST-001 che a sua volta trascina in rotazione tutta la manica a vento; il risultato è quindi che il fascio luminoso delle lampade investe costantemente la manica a vento durante la rotazione. Una delle caratteristiche che contraddistingue i nostri speciali prodotti è la connessione elettrica tra il palo e il supporto rotante: ebbene sì , abbiamo adottato uno speciale contatto rotante a BAGNO DI MERCURIO che rende indipendenti le due parti. Il contatto rotante al mercurio è praticamente la soluzione migliore esistente, permette una regolare e duratura conduzione elettrica senza dispersioni di corrente (come potrebbe avvenire nei comuni contatti strisciani rotanti). Questo particolare rende il nostro palo con illuminazione la migliore soluzione al momento sul mercato. Questo palo si compone di 7 parti principali:

• Tronco di base con piastra di ancoraggio
• Tronco medio
• Tronco alto
• Puntale
• Supporto rotante a banderuola ST-001
• Cerchio reggimanica
• Impianto lampade ad inseguimento

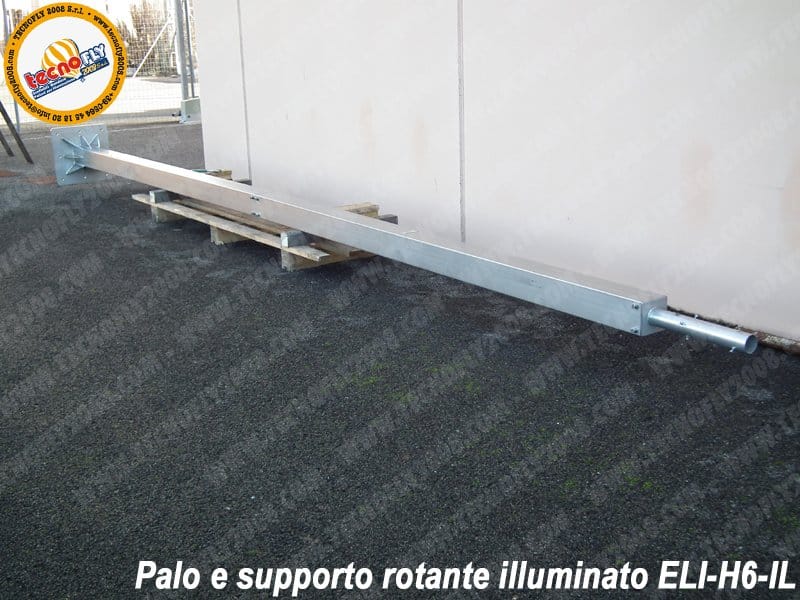

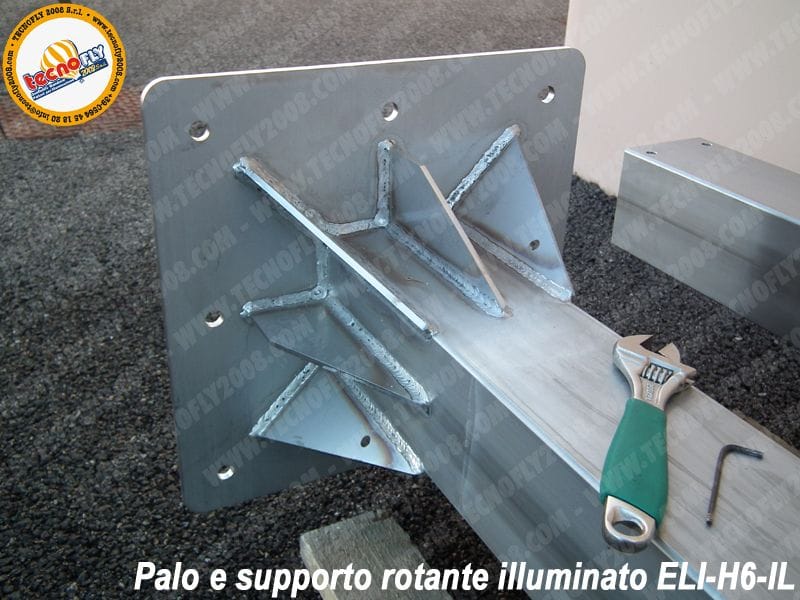

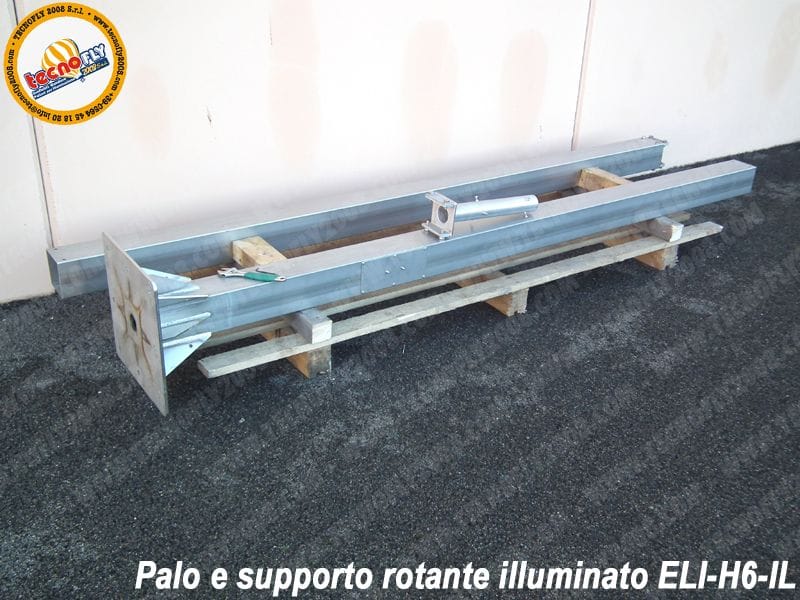

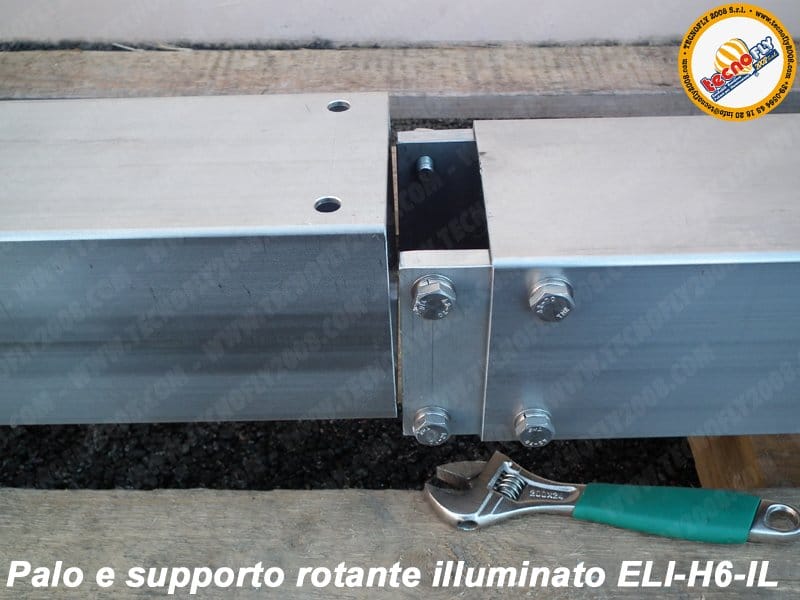

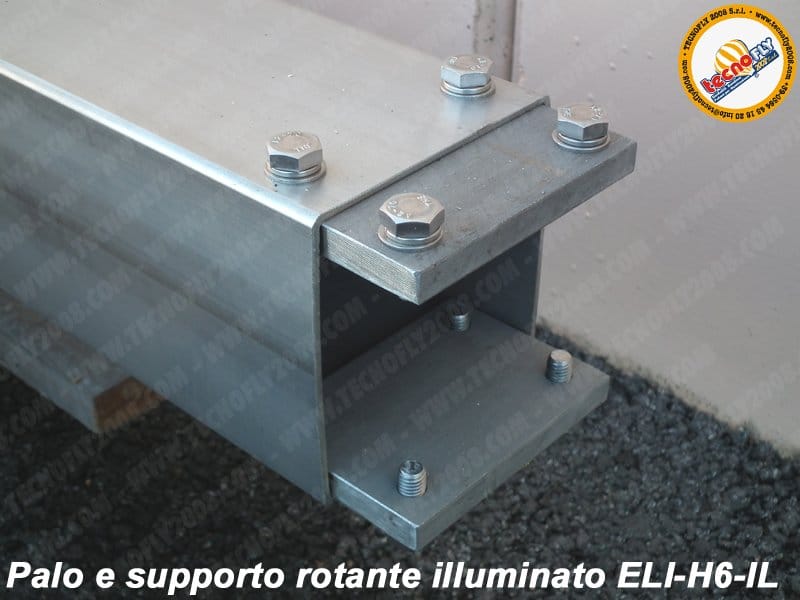

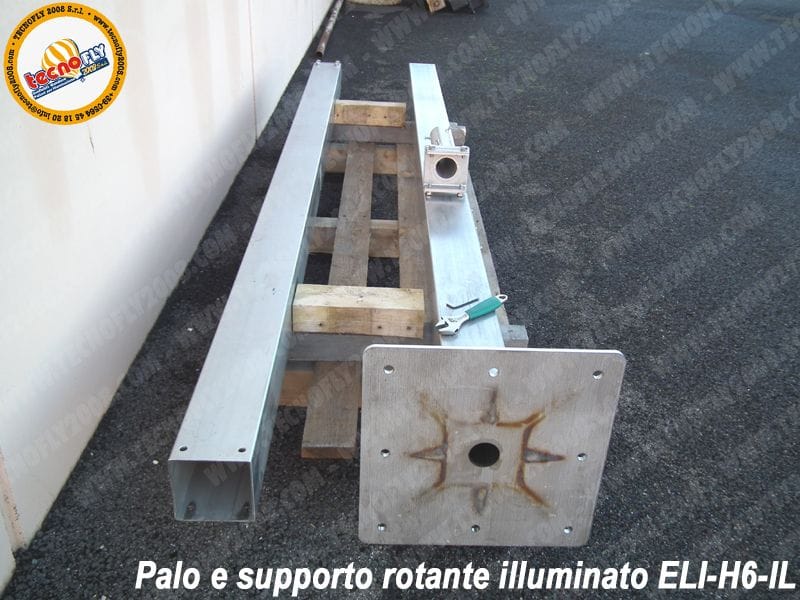

ELI-H6-IL è un palo fisso, cioè non abbattibile e senza verricello. La sostituzione della manica a vento deve essere eseguita con l’ausilio di una scala o di un trabattello. ELI-H6-IL è un palo scomponibile in tre principali pezzi: il tronco di base con piastra di ancoraggio, il tronco medio e il tronco alto. E’ realizzato interamente in acciaio inox AISI 304, super robusto grazie alla generosa sezione quadra del palo (120×120 mm) e allo spessore dell’acciaio pari a 3 mm. Questo palo non teme alcuna azione corrosiva derivante da correnti galvaniche e una volta installato è praticamente eterno. Viene garantito per 20 anni ed è un prodotto 100% Made in Italy. ELI-H6-IL è venduto in kit di montaggio completo di bulloneria e manuale di installazione. Per l’installazione è prevista una piastra di fissaggio al suolo, la piastra è quadrata e di lato 40 cm già forata; si potranno impiegare dei tasselli di diametro 14 mm (non compresi nella fornitura base) oppure utilizzare delle barre filettate dello stesso diametro affogate nel calcestruzzo. TecnoFly2008 vuole mettere in risalto il particolare del supporto rotante a banderuola (articolo ST-001 Standard) poiché non molti ne comprendono l’importanza. Innanzitutto la sua forma si presta moltissimo all’indicazione della direzione del vento, infatti il supporto rotante con la sua estensione aiuta molto a capire da dove soffia il vento, in maniera ancora più rapida delle comuni maniche a vento in commercio. Il supporto rotante risulta la soluzione più sensibile in termini di rotazione per effetto del vento sulla manica, poiché è un perfetto sistema di bilanciamento della manica, la quale essendo fissata ad una certa distanza dal palo risulta molto più sensibile alla rotazione anche con intensità modestissime di vento. Non esiste un sistema migliore di quello a banderuola rotante, il momento della forza aumenta significativamente grazie alla lunghezza del braccio, quindi la manica a vento ruoterà anche anche se investita da un debole vento. Un’altro particolare che rende unico il nostro sistema è la possibilità di poter regolare la “messa in bolla” del supporto rotante sul palo. Infatti affinché il braccio girevole funzioni è necessario che sia perfettamente orizzontale. Come mostrato nell’immagine, sul tubo del supporto rotante sono presenti tre grani, ossia viti senza testa regolabili con una chiave di Allen oppure a brucola, che possono essere avvitate di più o di meno per correggere l’inclinazione del braccio, a seconda della verticalità del supporto. Questa operazione si effettua per ultima, a manica a vento installata, e permette di ottenere delle installazioni perfettamente verticali (“in bolla” appunto) potendo così contare su una massima sensibilità rotazionale del supporto. ELI-H6-IL è un palo che include nel prezzo il cerchio reggimanica, che può essere da 45 cm o di 60 cm di diametro. La manica a vento si fissa sul cerchio reggimanica per mezzo di bottoni automatici. ELI-H6-IL è un palo che monta un cerchio reggimanica rotante (nostri articoli CER-45X-AS oppure CER-60X-AS). Il cerchio rotante tramite un cuscinetto assiale, pemette la rotazione della manica a vento lungo l’asse longitudinale; proprio grazie a questa rotazione, la manica a vento si usura molto meno nel tempo poichè si elimina l’effetto torsione causato dal vento. La manica a vento non è inclusa.
